氫氣充裝場景：

氫氣壓縮機排氣壓力范圍20-33MPa，排量范圍為200-2000Nm3/h；

氫氣充裝壓縮機主要應用在制氫工廠往槽車中充裝氫氣的環節；

氫氣充裝壓縮機也可廣泛應用于普通工業氣體壓縮、有毒有害易燃易爆氣體壓縮、核電、半導體等行業；

氫氣充裝壓縮機的工作原理與加氫站壓縮機類似，從技術方向來看，同樣有隔膜式壓縮機、液驅式壓縮機、離子壓縮機以及液驅隔膜式壓縮機。

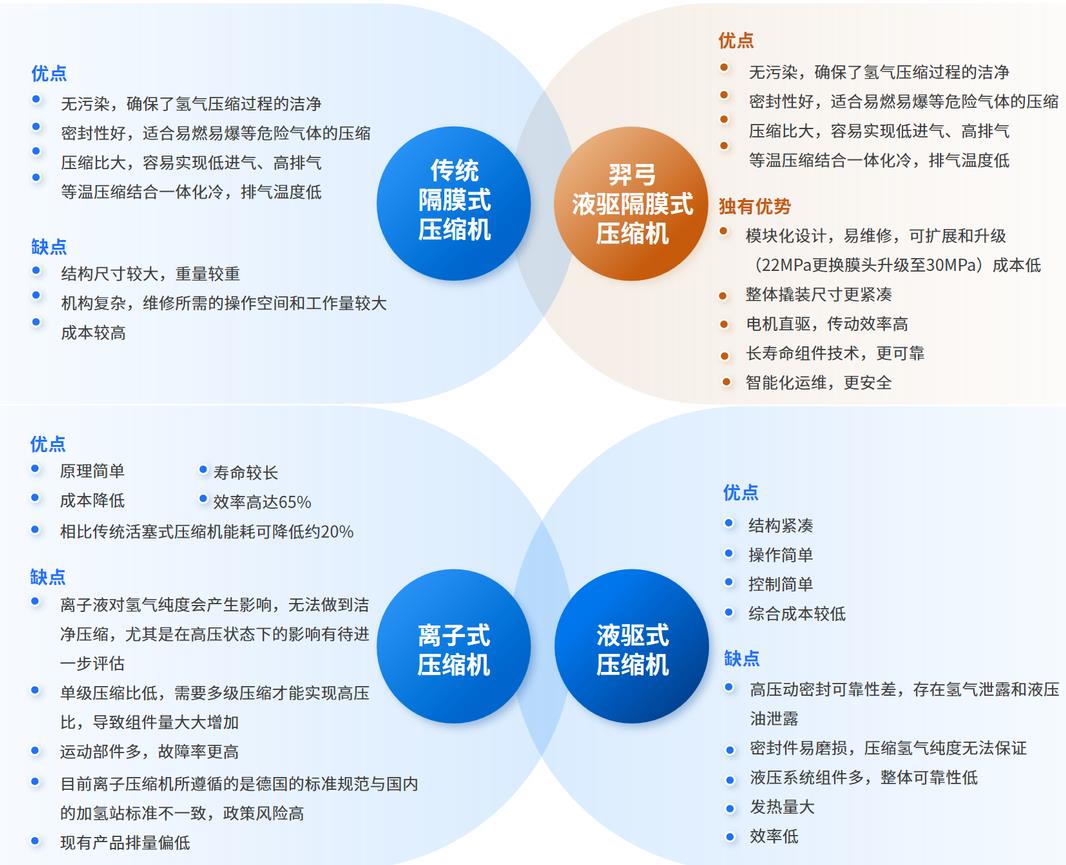

常見壓縮機優缺點對比：

▲點擊可查看大圖

上海羿弓氫能科技有限公司（以下簡稱“羿弓氫能”）全球首創“液驅+隔膜”技術方案，針對加氫站“頻繁啟停、冷態開車、帶載啟停”的特殊工況，專門設計研制一款22MPa新型充裝氫氣壓縮機。

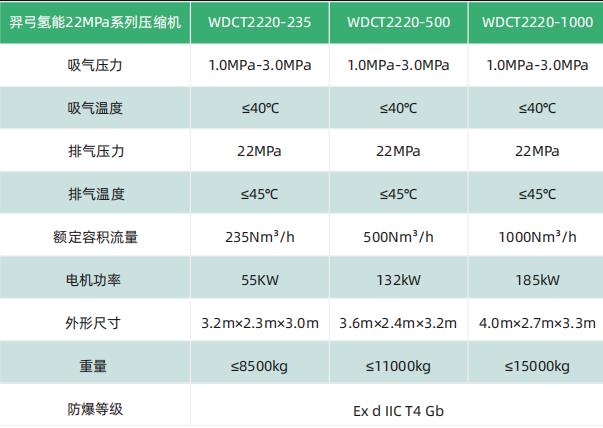

▲點擊可查看大圖

羿弓氫能22MPa隔膜壓縮機采用“液壓泵驅動、旋轉換向閥換向”的方案（以下簡稱“液壓泵驅動方案”），用液壓泵驅動液壓油代替了傳統的活塞、曲柄連桿驅動液壓油的方式。在液壓換向閥與膜頭組件間創新性的增設了自主研發的減壓缸組件，可以在不調整主結構的前提下，通過調整減壓比，適應不同的排氣壓力和排量的需求。整機依舊延續的模塊化設計，布局更為靈活，拆裝、維修更加便捷。

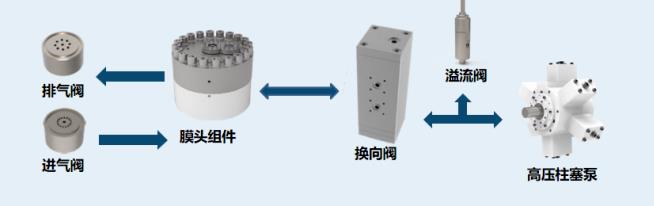

羿弓氫能22MPa隔膜壓縮機采用兩級、雙膜頭壓縮方案，整機關鍵部件如柱塞泵、氣閥、膜片、減壓缸、換向閥、溢流閥等均為自主設計研發，掌握整機及關鍵部件的核心技術。壓縮機本體部分獨立成撬，便于設備的運輸、安裝及維護。

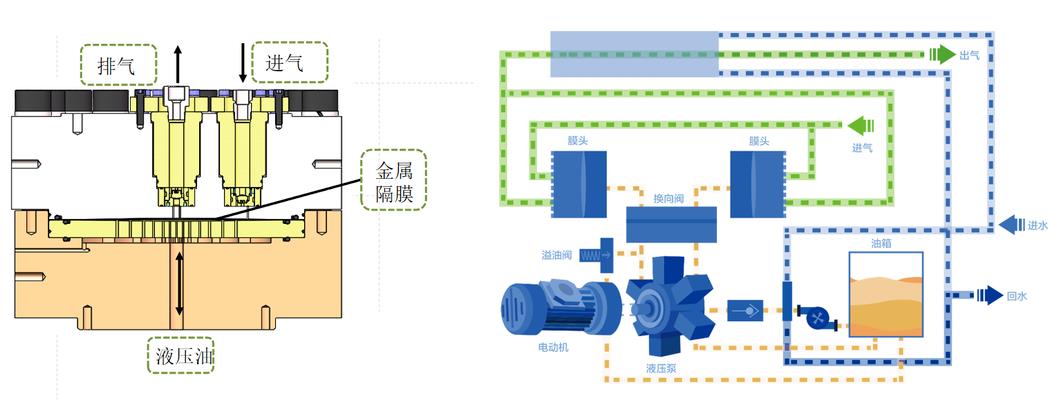

結構原理：采用自研高壓柱塞泵提供壓力源，通過自研高頻換向閥實現液壓換向，驅使膜片進行氣體壓縮

特點：液壓泵直驅+高頻換向閥代替?zhèn)鹘y(tǒng)的曲柄連桿+活塞、皮帶傳動，整機模塊化，適應變工況、頻繁啟停。

技術特點：

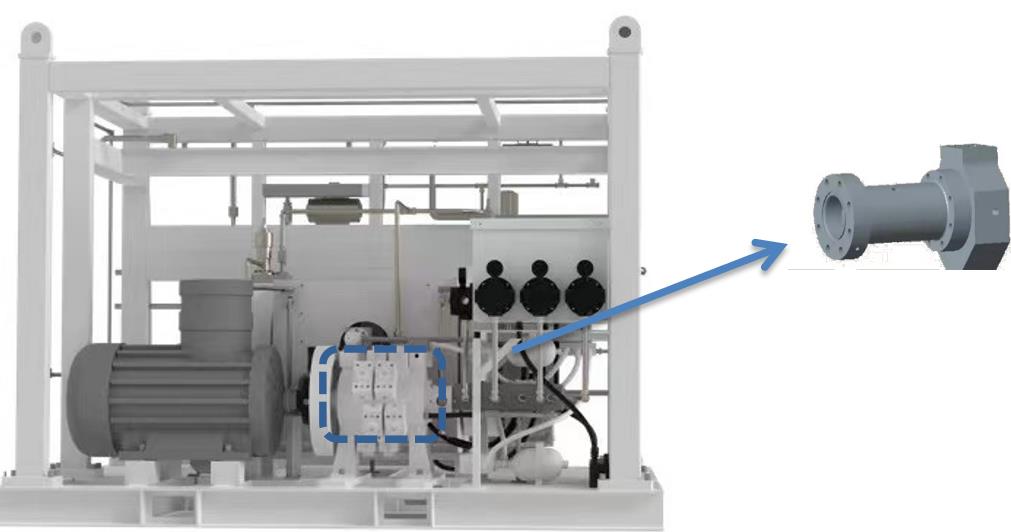

只需要更換一個增壓缸組件，即可方便地將22Mpa產品升級為30Mpa產品，更可以在兩種產品間按需切換，輕松應對更高壓力級別的氫氣運輸趨勢。

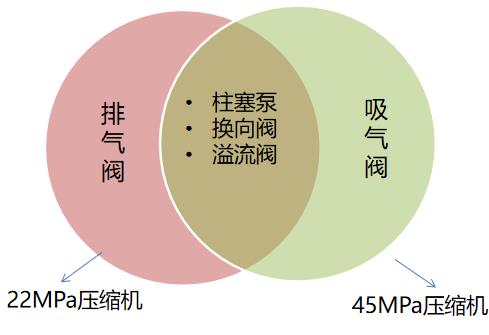

22MPa壓縮機大約有550種零部件，其中約300種零部件與45MPa壓縮機通用，通用零件占比達55%。

核心組件自主可控，所有核心組件均為公司自主研制，擁有自主知識產權。真正意義上實現進口替代，產品后期運行維護費用、配件供貨交付更加可控。

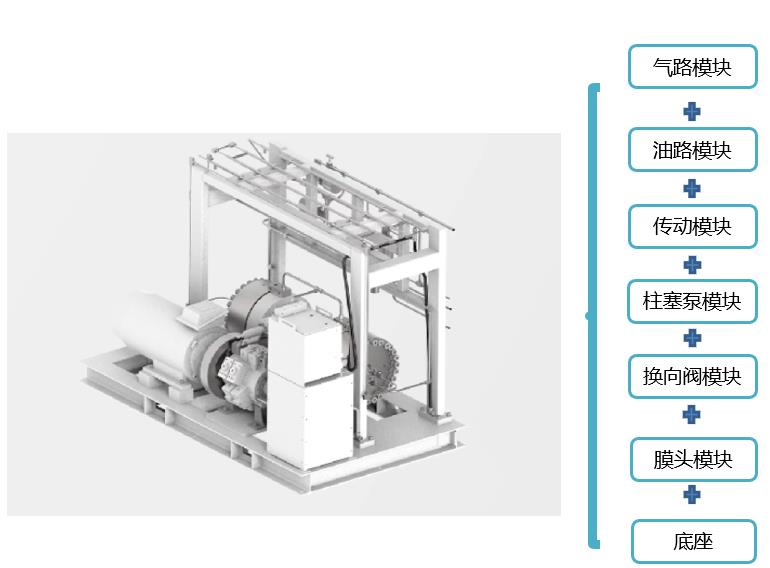

一貫的模塊化設計理念，通過減壓缸組件的調整可快速適應更高的排氣壓力需求和不同排量需求。壓縮單元、驅動單元、換向單元均可靈活獨立拆卸。

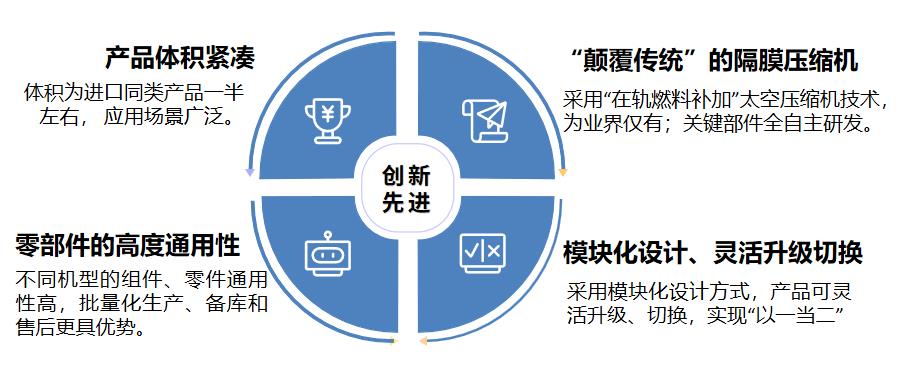

產品優勢：

高安全性：整機防爆認證；安全防護裝置；防呆系統設計；組件安全測試；

高可靠性：機械工業協會認證；長周期壽命驗證；極端條件測試；

高靈活性：模塊設計；尺寸緊湊；一機兩用；定制方案；

高保障性：數字孿生運維平臺；核心組件自主可控；交期保障；售后保障；

高經濟性：極具競爭力價格；更低運維成本；無需額外地基投入；
